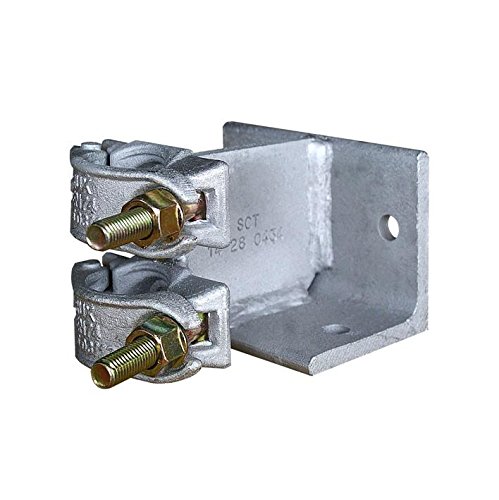

Wand-Deckenkupplung SW 19 Befestigungselement

Anwendung: Die Wand-Deckenkupplung ist ein universell einsetzbares Befestigungselement für alle Gerüstbauteile mit einem Rohrdurchmesser von 48,3 mm. Mit dieser Kupplung können sowohl systemfreie Gerüstrohre und Gitterträger als auch Rahmen- oder Modul-Gerüstständer an tragfähigen Konstruktionen oder Gebäuden befestigt werden. Die WD-Kupplung ermöglicht immer eine flexible Befestigung - ideal bei Platzmangel. Sie ist außerdem extrem belastbar. Dabei können Lasten in Richtung der Rohrachse ebenso aufgenommen werden wie Lasten senkrecht zur Rohrachse. Die WD-Kupplung kann sowohl auf Zug als auch auf Druck beansprucht werden. Dabei erlaubt die Winkelkonstruktion die kopfseitige Montage oder die Montage mit der Flanschseite zur Wand. Material, Eigenschaften und Ausstattung: Stahl, gesenkgeschmiedet, feuerverzinkt, robuste Ausführung, gerippt; Metrisches Gewinde; Mit Bundmuttern 19 mm Schlüsselweite; Bundmutter und Hammerkopfschraube galvanisch verzinkt; Abmessungen: 100 x 109 x 150 mm; max. Rutschlast +/- 9,09 kN resultierende Ankerlast bei max. Auslastung: D = Z = 16,00 kN, V = 6,5 kN in Stahlbeton; max. Kopfabreißlast +/- 17 kN resultierende Ankerlast: 8,5 kN; Gewicht: 4,4 kg
