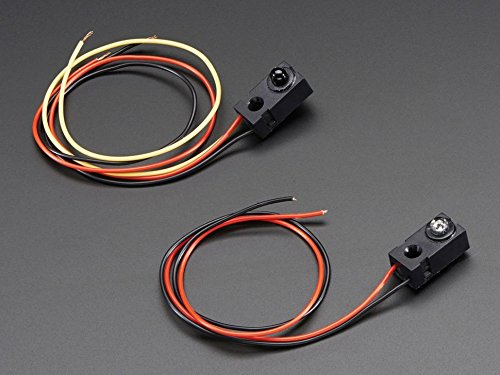

Adafruit IR Break Beam Sensor - 5mm LEDs [ADA2168]

Der Adafruit IR Break Beam Sensor mit 5mm LEDs (ADA2168) ist eine effektive Lösung zur Bewegungsdetektion. Er funktioniert durch den Einsatz eines Infrarotstrahls, der von einem Sender ausgestrahlt wird und von einem Empfänger registriert wird. Wenn sich ein Objekt zwischen Sender und Empfänger bewegt und dabei nicht transparent für IR ist, wird der Strahl "unterbrochen" und der Empfänger gibt ein Signal aus. Im Vergleich zu PIR-Sensoren bieten Breakbeam-Sensoren eine schnellere Reaktionszeit und ermöglichen eine präzisere Kontrolle darüber, wo Bewegungen erkannt werden sollen. Sie sind zudem kostengünstiger als Sonar-Module. Es ist wichtig zu beachten, dass sowohl der Sender als auch der Empfänger auf gegenüberliegenden Seiten des überwachten Bereichs platziert werden müssen. Dieser Sensor hat eine Reichweite von bis zu 50 cm (20 Zoll) und kann mit einer Spannung von 3,3 V oder 5 V betrieben werden, wobei 5 V die bessere Reichweite bietet. Der Ausgang des Empfängers ist ein Open-Collector-Transistor, was bedeutet, dass ein Pull-Up-Widerstand erforderlich ist, um ein digitales Signal vom Signal-Draht abzulesen. Viele Mikrocontroller verfügen über eine integrierte Pull-Up-Funktion. Andernfalls kann ein 10K-Widerstand zwischen dem weißen Draht des Empfängers und dem roten Draht angeschlossen werden. Der Sensor kann bis zu 100 mA zur Erdung abführen, was ihn ideal für die Steuerung von Relais, LEDs oder anderen Anwendungen macht. Für einen schnellen Einstieg steht ein umfangreiches Tutorial zur Verfügung. Zusätzlich wird auch eine 3mm-Version angeboten, die für etwas kürzere Distanzen geeignet ist.
