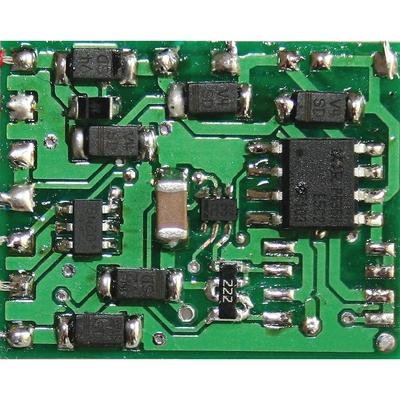

LOKDECODER LD-W-32

Ansteuerung im Digitalbetrieb: Der Lokdecoder LD-G-32 bzw. LD-W-32 ist ein Multiprotokoll-Lokdecoder, der sowohl Signale im DCC-Format als auch im Motorola-Format auswertet. Er erkennt automatisch, in welchem Format die Zentrale die Signale an seine Adresse sendet. Der Adressumfang ist von dem Format abhängig, mit dem der Decoder angesteuert wird. Motorola-Format: 255 Adressen DCC- Format: 127 Basis-Adressen oder 10.239 erweiterte Adressen Im DCC-Format kann der Decoder in allen Fahrstufenmodi (14, 28 oder 128 Fahrstufen) angesteuert werden. Im Motorola-Format kann der Decoder mit 14 oder 27 Fahrstufen betrieben werden. Die Ansteuerung aller 27 Fahrstufen ist nur mit Zentralen möglich, die diesen Modus im Motorola-Format unterstützen (z.B. MasterControl). Bei Zentralen, die nur die Ansteuerung von 14 Fahrstufen unterstützen, kann nur jede zweite verfügbare Fahrstufe angesteuert werden. Die Programmierung des Decoders erfolgt für das DCC-Format über die Einstellung der Konfigurationsvariablen (DCC-konform), für das Motorola-Format über Register. Ansteuerung im Analogbetrieb Der Lokdecoder LD-G-32 bzw. LD-W-32 kann auch in analogen Modellbahnanlagen eingesetzt werden. Er kann sowohl mit einem Wechselstrom- als auch mit einem Gleichstrom-Fahrregler betrieben werden. Sobald das Fahrzeug auf das Gleis gestellt wird, erkennt der Decoder automatisch, ob er analog oder digital angesteuert wird, und stellt den entsprechenden Betriebsmodus ein. Die automatische Analogerkennung kann abgeschaltet werden. Das Ein- und Ausschalten der Funktionsausgänge ist im Analogbetrieb nicht möglich. Sie können so programmiert werden, dass sie im Analogbetrieb entweder an- oder ausgeschaltet sind. Die Effekte, die für die Ausgänge eingestellt sind, sind auch im Analogbetrieb aktiv. Ausgänge, die mit F0 geschaltet werden, werden im Analogbetrieb entsprechend der Fahrtrichtung ein- oder ausgeschaltet.
