Wir haben den I2S-Mono-DAC und -Verstärker, den wir für Speaker pHAT und Picade HAT verwendet haben, genommen und einen zweiten für die Stereowiedergabe hinzugefügt. An der Unterseite der Platine befindet sich ein kleiner DIP-Schalter mit dem Sie zwischen Mono (links und rechts werden durch beide Kanäle gemischt) oder Stereowiedergabe wählen können. Dank der Clip-In-Anschlüsse können Sie Ihre Lautsprecher ganz einfach ohne Löten oder Schrauben anschließen.

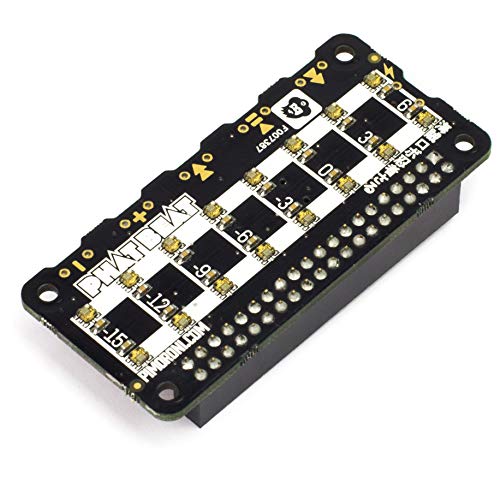

Die zwei Reihen von 8 APA102 RGB-LEDs eigenen sich ideal als VU-Meter. Sie können jedoch so programmiert werden, dass sie alles tun was Sie möchten, z. B. das Anzeigen der Schritte eines Step-Sequenzers auf einem Drum HAT oder Piano HAT oder Aufblinken im Takt (Metronom).
Die sechs Tasten an der Seite vom pHAT BEAT sind direkt mit den GPIO Pins verbunden und können für beliebige Zwecke verwendet werden. Wir haben jedoch einige Verwendungsmöglichkeiten auf der Platine vorgeschlagen, wie Rücklauf, Wiedergabe / Pause, Schnellvorlauf und Lautstärkeregler.
Eigenschaften
Dual I2S DAC/Verstärker für Sereo-Audio (MAX98357A) 3W pro Kanal 2x steckbare Lautsprecheranschlüsse DIP-Schalter zum Wählen des gemischten Mono- oder Stereo-Modus 16 RGB-LED-Pixel (APA102) in 2 Reihen à 8 6 an der Kante montierte Drucktasten Kompatibel mit Raspberry Pi 3B+, 3, 2, B+, A+, Zero und Zero W Software Installer und ALSA VU Meter Plugin Python Bibliothek Buchsenleisten müssen gelötet werdenSoftware
Wir haben ein Einzeilen-Installationsprogramm entwickelt, mit dem Sie Ihren pHAT BEAT im Handumdrehen einrichten können. Es wird Ihr ALSA-Audio neu konfigurieren, um den Audioausgang zum pHAT BEAT zu leiten, und unser VU-Meter-Plugin installieren, um die Lautstärke in Echtzeit anzuzeigen (Sie können dies auch deaktivieren und die LEDs selbst ansteuern).
